開發站 / 認證類別

開發方法

應用程序賦予你需要 - PORT根據你的需求提供正確的CC-Link IE TSN主站解決方案 - 獨立的半導體。

• SDK采用port工業4.0平臺GOAL。
• 平臺易于移植到客戶硬件和操作系統。
• 主站樣本平臺為NXP LS1028ARDB。
• 通過port設計工具可輕松創建應用程序數據對象(連接裝置或CANopen對象)、協議棧配置和設備描述文件。

開發方法的特點與優點

• 可以實現管理主站和控制主站。
  • ? 管理主站：控制其他從站并管理網絡（每個網絡只有一個站）。
  • ? 控制主站：控制其他從站和主站（每個網絡一個或多個控制主站）。
• 通過IEEE 802.1AS和IEEE 1588v2支持時間同步（支持E2E和P2P延遲機制）。
• 支持TDMA調度（IEEE 802.1Qbv）的硬件和軟件實現。
  （軟件實現確定性較低，但可支持標準MAC控制器）
• 支持從站與其他主站間的控制通信（循環通信）。
• 支持與其他站點的瞬時傳輸(非循環通信)。
  • ? 預留瞬時傳輸：循環通信時隙內的非循環通信。
  • ? 非預留瞬時傳輸：標準以太網通信時隙內的非循環通信。
• 支持SLMP（無縫通信協議）進行非循環數據傳輸。
• 支持多個循環時間。主站可與多個不同循環時間的從站進行控制通信。所有循環時間必須是最小循環時間的倍數。
• 循環啟動/停止：停止并重新啟動與其他站點的循環傳輸。
• 可以獲得Class B認證。

開發站 / 認證類別

開發方法

應用程序賦予你需要 - PORT根據你的需求提供正確的CC-Link IE TSN遠程解決方案 - 獨立的半導體。

• SDK采用port工業4.0平臺GOAL。
• 平臺易于移植到客戶硬件和操作系統。
• 遠程站樣本平臺為意法半導體的NUCLEO-F429ZI。
• 通過port設計工具可輕松創建應用程序數據對象(連接裝置或CANopen對象)、協議棧配置和設備描述文件。

開發方法的特點與優點

• 可以實現遠程從站。
• 通過IEEE 802.1AS和IEEE 1588v2支持時間同步（支持E2E和P2P延遲機制）。
• 支持TDMA調度（IEEE 802.1Qbv）的硬件和軟件實現。
  （軟件實現確定性較低，但可支持標準MAC控制器）
• 支持與主站間的控制通信（循環通信）。
• 支持與其他站間的瞬時傳輸（非循環通信）。
  • ? 預留瞬時傳輸：循環通信時隙內的非循環通信。
  • ? 非預留瞬時傳輸：標準以太網通信時隙內的非循環通信。
• 支持SLMP（無縫通信協議）進行非循環數據傳輸。

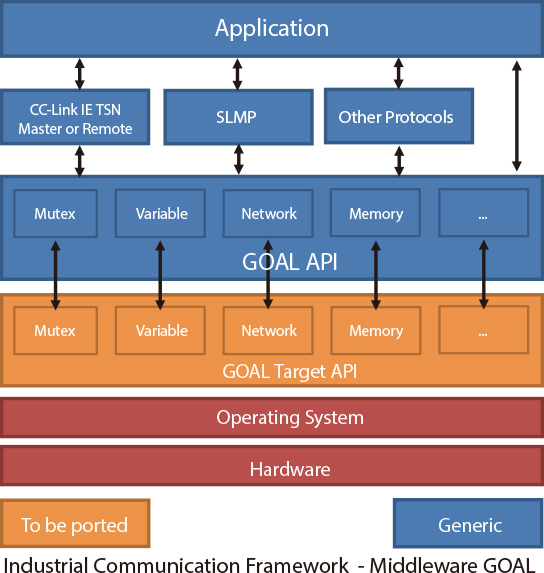

  *請參考上邊的圖表。
