CC-Link IE
關于CC-Link IE

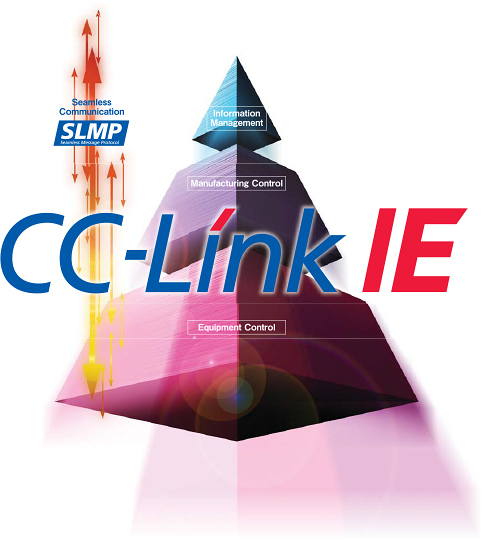

- 1.從生產現場到信息系統，實現生產系統全方位的最優化（縱向整合）。
- 2.CC-Link IE是一種垂直整合型基于以太網的網絡，覆蓋面可從信息技術層擴展至現場層。
- 3.超高速 & 超大容量實時通信網絡。
- 4.采用最新的TSN（時間敏感網絡）技術，實現了網絡技術的提升。
CC-Link IE Features
同時實現了大容量的信息管理和實時的控制通信。
- 1.高速通信（1Gbps）
在傳送質量數據及追溯數據時具有安全高速控制功能。 - 2.集安全、運動控制和能源管理為一體。
集I/O、安全、運動和能源管理為一體的網絡。 - 3.簡單的通信編程
內存—映射式通信 - 4.簡便的網絡構建和后期維護
帶診斷功能的標準以太網物理層。 - 5.配線
靈活的拓撲結構—星型、線型、星線型、環型設置 - 6.建立靈活的工業物聯網系統
采用TSN以太網通信技術作為時間分割通信方式。在確保控制數據通信的實時性同時，可以通過IP通信從末端設備收集信息。
CC-Link IE 介紹
高速通信

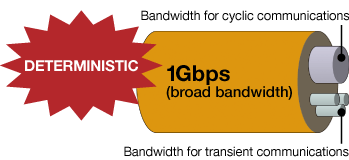

1Gbps通信速度
寬帶分為循環（同步）通信（I/O控制、安全、運動、能量）和瞬時（異步）通信（警報、診斷數據等），兩種方式均互不影響。

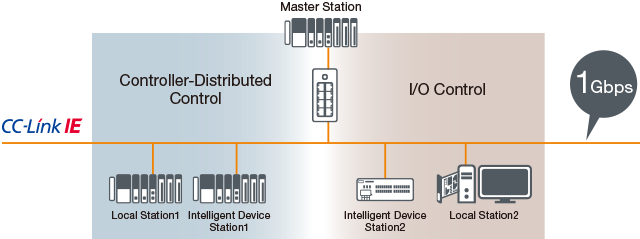

高速通信可提高生產效率
2Gbps通信速度可高速控制現場設備、協調現場設備?？s短生產節拍。
安全控制
在網絡和控制過程中共享安全信號
在生產線每道工序中安裝安全PLC，并使用CC-Link IE Field網絡（安全通信功能）連接，如任一工序中發生安全停機，其前后工序也會相應自動實施安全停機。

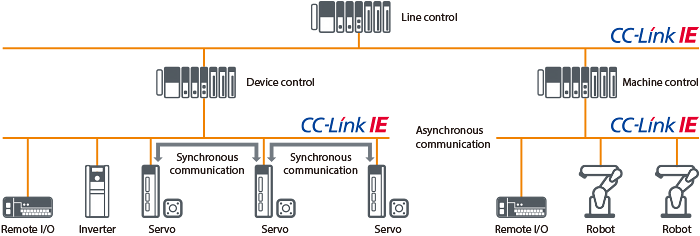

運動控制
與伺服放大器和其他設備同步
運動控制可實現設備間的固定周期同步通信，如與伺服放大器進行同步。

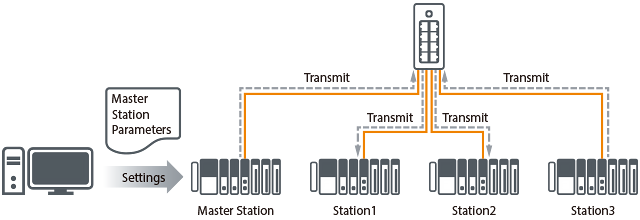

簡單的通信編程
網絡系統構成簡單，無需進行連接設定
只需參數設定和執行讀寫內存的編程，即可實現數據傳輸。
簡單的系統構建和后期維護
采用全球標準化技術
采用標準的工業以太網設備可降低成本，如電纜、連接器和其他物理層設備
- 以太網電纜（CAT5e）
- 以太網交換機（1Gbps）

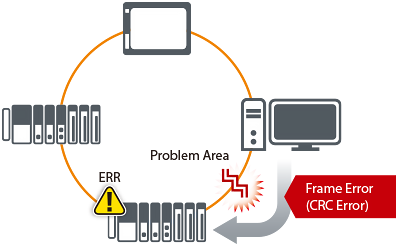

Network diagnostics
在傳輸幀格式的幀和傳輸數據部分添加了錯誤代碼。一旦電纜故障導致幀數據錯誤，用戶便可以迅速發現問題區域。

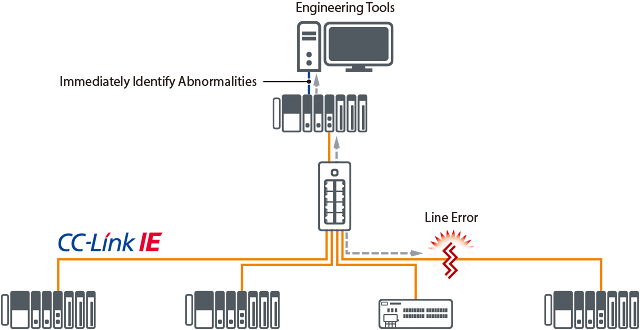

網絡診斷功能應用
故障發生時，使用標準工具可快速識別網絡問題區域，減少停機時間。

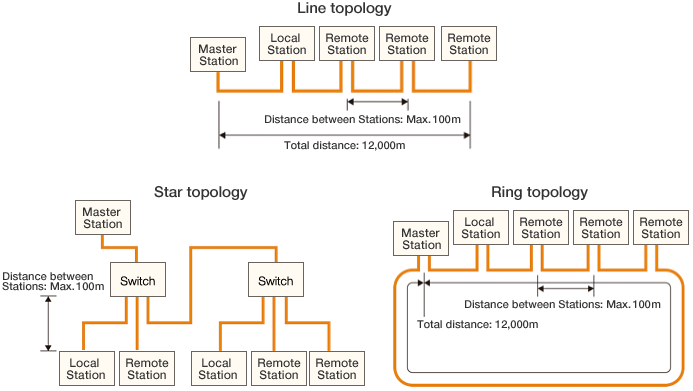

根據用戶需求自由搭建網絡
只要將電纜連接到空余端口上，即可搭建星型、線型、星線型、環型網絡。

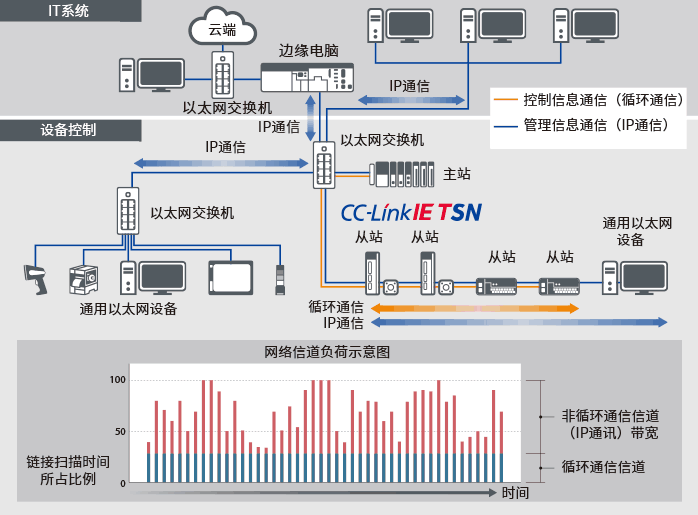

構建靈活的工業物聯網系統
采用TSN通信技術作為分時通信方法
采用TSN以太網通信技術作為時間分割通信方式。在確?？刂茢祿ㄐ诺膶崟r性同時，可以通過IP通信從末端設備收集信息。
